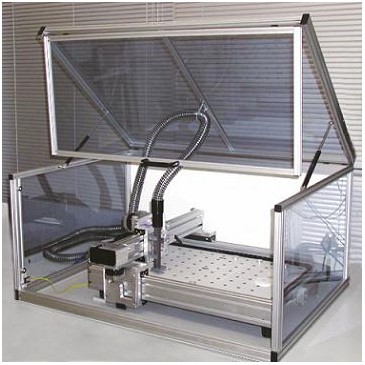

Bungard CCD-ATC er en høykvalitets bore- og fresemaskin med automatisk verktøyskift. Denne styres fra en pc. CNC maskinen tillater direkte prosessering av Excellon/Sieb&Meyer drill data eller HP/GL data for PCB produksjon (bore, frese, isolasjonsfresing) og bore/frese plastik, aluminium eller andre metallpaneler.
Tekniske data:
Power supply: 110-240 V, 50-60 Hz + støvsuger (1500W)
Størrelse: ca. 70 x 80 cm
Arbeidsplass: ca. 120 x 80 cm
Vekt: ca. 32 kg
OBS: Må tilkobles trykkluft
Leveres med:
CNC maskin
Frittstående kontroller med alle kabler
High speed, long-life spindle med quick-stop brems og lastkontroll
Automatisk verktøyskift, 16 av 99 verktøy pr. jobb
Integrert dybdebegrenser og pressfot
Windows driver software RoutePro 2005 for boring og fresing (isolasjonsfresing bestilles som tillegg)
Kraftig 500-1500 W (justerbar) støvsuger, fjernstyrt
PC er ikke inkludert
Spesielle funksjoner:
Mekanisk enhet: stiv og flat kontruksjon med lavt bevegende og høykvalitets lager for rask posisjonering.
Bord med universalt fikstur system, egnet for clamp- eller span fiksering eller for referansepinner (fiducials).
KaVo høypresisjons spindle motor, 150 W, 60 000 rpm, med heavy-duty, long-life lager, inkludert 1/8" (3.2 mm) chuck.
Software kontrollert spindle hastighet. Elektronisk spindle lastkontroll med SW feedback.
Spindle quick-stop (1s) DC brems og speed-up booster.
Heavy duty 2x2 fase høymoments steppermotorer på alle 3 aksene for ekte freseevne og korrekt verktøyhastighet.
Alle X/Y og Z travershastighetene, arbeidshastighet, arbeidsdybde, spindle rpm og dybde, individuell konfigurering via per-tool basis, resultierer i: Alltid tilstrekkelig kuttehastighet over hele spindlens rotasjons RPM område, ingen behov for 100K rpm spindler, ingen overfødig slitasje på kostbare spindle-lagre.
Standard arbeidsområde: 325 x 495 x 37 mm (større maskiner er tilgjengelige).

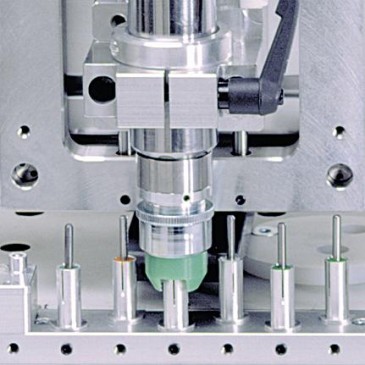

Raskt automatisk verktøyskift, ingen rekalibrering av høyde vil være nødvendig.
Miste verktøydiameter: 0.1 mm (micro end mill at 60 000 rpm)
Maksimum hulldiameter: uendelig

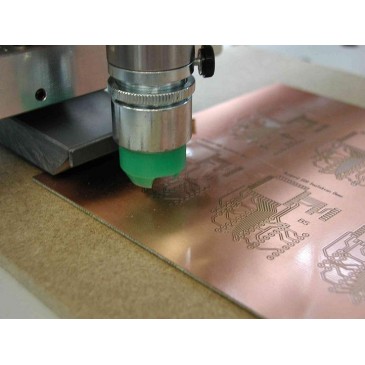

Integral dybdebegrenser for isolasjonsfresing og gravering på ujevne overflater, arbeidshøyden settes ved Z stepper motor, dybde finjustering med mikrometer skrue.
Avtagbar, fjærbelastet pressfot for boring på fleksible og ujevne kretskort.
Stack processing ved å bore flere kretskort på en gang (typisk mengde: 3x 1.6 mm tykke PCB pluss 1x underlay/base sheet).
Arbeidsdybde er ikke begrenset via dybdesensor, men bare via verktøylengde (tool flute length, standard: 5..10 mm).
Bruker alle standard PCB bor/freser med 1/8" skaft, med industristandard lengde satt via en ring på verktøyet.
Board fixture by "fiducials" possible at no extra cost, using standard base sheet material
Possibility of mounting boards to machine zero point. Clamp fixing devices included with machine, span fixing for heavy-duty milling is possible
Vacuum board fixation not recommended due to problems with board penetration by drilling
Built-in control unit connects to all standard PCs with 1 free USB or serial port
Fully integrated Windows (98..XP) driver software for Excellon, Sieb&Meyer or HP/GL data for real-time, on-line machine control, with comfortable user interface, including full tool management and plausibility control
All machine parameters (speeds, acceleration ramps, X/Y/Z dimensions, scaling) software controlled and configurable
Easy to use teach-in feature for drill data
Step definition, velges i programvaren: 1 mil, 1/2 mil, 1/4 mil (= 6.35 micrometer)
Presisjon: 0.1 mil (= 2.54 micrometer), +/- 1 step
Presisjon på posisjonering over hele arbeidsområdet: 20 ppm (0.002%)
Maksimum travers hastighet pr. akse: 130 mm/s
Maksimum arbeidshastighet pr. akse: 130 mm/s, individuell setting "per-tool basis", uavhengig av travershastigheten
Drill hastighet: 5 hits/s (=18000 hull pr. time)
