Den minste CNC maskinen til Bungard leveres i 2 forskjellige modeller. Standard modellen CCD/2 og økonomimodellen CCD/2-ECO.

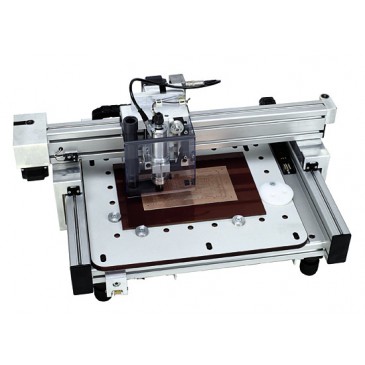

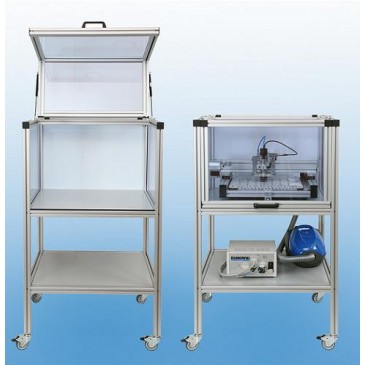

CCD/2 er som alle de andre Bungard fresene en CNC maskin av høy kvalitet og med presisjons spindel. CCD/2 har en integrert kontroller og vil følgelig bruke liten plass på arbeidsbenken. Trenger du kjøling på denne så må kontrolleren monteres med beskyttelse fra fabrikk. CCD/2 kan ikke konverteres til automatisk verktøyskift (CCD/2-ATC) uten at det er gjort fabrikkasjonsforberedelser på maskinen på forhånd.

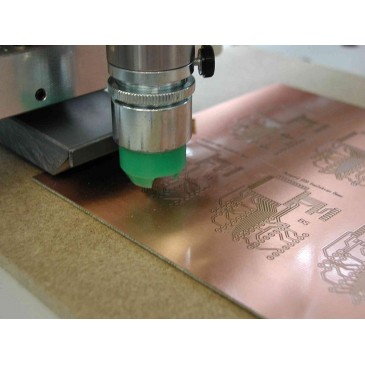

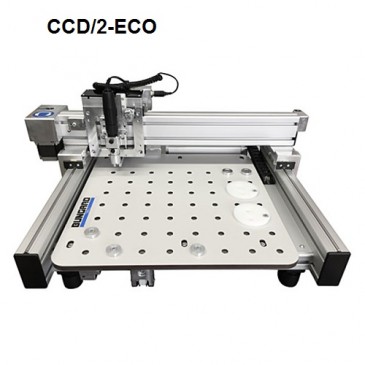

CCD/2/ECO er en rimeligere utgave av CCD/2 som gir en lav startkonstnad og samtidig har samme mekaniske kvalitet og presisjon som alle de andre Bungard CNC-maskinene. Denne maskinen er utstyrt med en lavkost eco-spindel som tillater hastigheter fra 5000 og opp til 35000 rpm. Denne spindelen kan brukes på alminnelig kretskort, men kan ikke brukes på aluminium og ikke-jernholdige metaller. CCE/2-ECO kan oppgraderes med en dispenseringsenhet for loddepasta eller lim, laserhode og kamera.
Feste av kretskort:
Span-fixing, clamp-fixing, referanse pinne system, stack prosessing mulig. Vakuumfeste er en opsjon som kan bestilles med.
CNC maskinene leveres uten datamaskin.
Leveres med følgende:
Mekanisk enhet
Innebygget kontroller og fullt sett med kabler
Spindel (STD: High speed, long life spindle with quick stop brake and load control, ECO: lavkost eco-spindel)
Manual
Integral dybdebegrenser og pressfot
Windows driver software RoutePro 2005 for boring og fresing
Støvsuger 500-1500 W, styres fra CNC maskin (ECO: leveres uten støvsuger)
CCD/2 er som alle de andre Bungard fresene en CNC maskin av høy kvalitet og med presisjons spindel. CCD/2 har en integrert kontroller og vil følgelig bruke liten plass på arbeidsbenken. Trenger du kjøling på denne så må kontrolleren monteres med beskyttelse fra fabrikk. CCD/2 kan ikke konverteres til automatisk verktøyskift (CCD/2-ATC) uten at det er gjort fabrikkasjonsforberedelser på maskinen på forhånd.
CCD/2/ECO er en rimeligere utgave av CCD/2 som gir en lav startkonstnad og samtidig har samme mekaniske kvalitet og presisjon som alle de andre Bungard CNC-maskinene. Denne maskinen er utstyrt med en lavkost eco-spindel som tillater hastigheter fra 5000 og opp til 35000 rpm. Denne spindelen kan brukes på alminnelig kretskort, men kan ikke brukes på aluminium og ikke-jernholdige metaller. CCE/2-ECO kan oppgraderes med en dispenseringsenhet for loddepasta eller lim, laserhode og kamera.
Feste av kretskort:
Span-fixing, clamp-fixing, referanse pinne system, stack prosessing mulig. Vakuumfeste er en opsjon som kan bestilles med.
CNC maskinene leveres uten datamaskin.
| Tekniske data | CCD/2 | CCD/2/ECO |
| Power supply | 110-240V, 50-60 HZ + støvsuger (1500W) | 110-240V, 50-60 HZ (støvsuger må kjøpes separat) |
| Rotasjonshastighet | 30000 - 63000 rpm | 5000 - 35000 rpm |
| Fresehastighet | 1-9000 mm/min | 1-9000 mm/min |
| Software oppløsning | 0.0001mm (0.1µm) | 0.0001mm (0.1µm) |
| Mekanisk oppløsning | Step SW 1mil, 1/2mil, 1/4mil (6.35µm) | Step 1/16 (3.175µm) |
| Verktøy diameter | 0.1-3.175mm (anbefalt) | 0.4-3.0mm (anbefalt) |
| Posisjon presisjon | 20 ppm (0.002%) over hele arbeidsområdet | 20 ppm (0.002%) over hele arbeidsområdet |
| Maks posisjonshastighet pr. akse | 9000/mm/min (=150mm/s) | 9000/mm/min (=150mm/s) |
| Maks arbeidshastighet pr. akse | 9000/mm/min (=150mm/s) | 9000/mm/min (=150mm/s) |
| Drill hastighet | 18000 hull/t (5/sek.) | 8000 hull/t |
| Vekt | 30 kg. | 30 kg. |
| Dimensjoner | 700 x 550 x 300 mm | 700 x 550 x 300 mm |
| Arbeidsområde | 270 x 325 x 38 mm | 270 x 325 x 38 mm |
| Verktøyskifte | Nei | Nei |
Leveres med følgende:
Mekanisk enhet
Innebygget kontroller og fullt sett med kabler
Spindel (STD: High speed, long life spindle with quick stop brake and load control, ECO: lavkost eco-spindel)
Manual
Integral dybdebegrenser og pressfot
Windows driver software RoutePro 2005 for boring og fresing
Støvsuger 500-1500 W, styres fra CNC maskin (ECO: leveres uten støvsuger)
