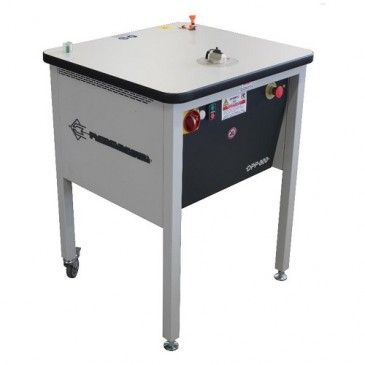

DPF300 er et manuelt depaneleringssystem designet av italienske Piergiacomi for å gi en god og rimelig løsning til å dele opp små serier hvor bruk av tang kan skade kretskort og komponenter, og hvor et automatisert system vil være for dyrt og komplekst. Fordelen med DPF300 er muligheten til å raskt kunne skifte fres og styreskinne til forskjellige arbeidsoppgaver.
UTSKIFTBAR STYRESKINNE (Piergiacomi har patent på dette) med tykkelser fra 1,0 til 3,0 mm. Den spesielle fasongen på styreskinnen hindrer skade på et bestykket kretskort hvis operatøren ved et uhell plasserer panelet feil. Styreskinnen i rustfritt stål er utskiftbar med standard tykkelser fra 1,0 til 3,0 mm. Herdet fres med unik spesiell geometri som kutter PCB i FR4, CEM og aluminium. Standard diametre på fres er 1,0 til 3,0 mm. Buede guider og kundespesifiserte former kan tilbys.
Det integrerte vakuumsystemet er plassert på en utskiftbar skinne, støvbeholder med filter og utskiftbar kassett.
Bordet har laminert ESD bordtopp med EBP-plugg 90° for enklere tilkobling for operatøren.
Bordet har to faste føtter foran (produsert i sinkbelagt stål) og svingbare hjul med brems bak (Ø80 mm).
UTSKIFTBAR STYRESKINNE (Piergiacomi har patent på dette) med tykkelser fra 1,0 til 3,0 mm. Den spesielle fasongen på styreskinnen hindrer skade på et bestykket kretskort hvis operatøren ved et uhell plasserer panelet feil. Styreskinnen i rustfritt stål er utskiftbar med standard tykkelser fra 1,0 til 3,0 mm. Herdet fres med unik spesiell geometri som kutter PCB i FR4, CEM og aluminium. Standard diametre på fres er 1,0 til 3,0 mm. Buede guider og kundespesifiserte former kan tilbys.
Det integrerte vakuumsystemet er plassert på en utskiftbar skinne, støvbeholder med filter og utskiftbar kassett.
Bordet har laminert ESD bordtopp med EBP-plugg 90° for enklere tilkobling for operatøren.
Bordet har to faste føtter foran (produsert i sinkbelagt stål) og svingbare hjul med brems bak (Ø80 mm).
Varenr.: | Beskrivelse: | Pakkestørrelse: |
DPF-300 | Depaneleringsfres, elektrisk vakuum versjon | 1 stk. |
DPF-GI-xx | Utskiftbar styreskinne (spesifiser tykkelse) | 1 stk. |
DPF-FF-xx | Hardmetallfres for FR4 (spesifiser tykkelse) 1.0 mm - 3.0 mm i step 0.1 mm.* *2.6 og 2.8 mm har egen pris. 2.7 mm finnes ikke |
10 stk. |
DPF-FA-xx | Hardmetallfres for aluminium-PCB (spesifiser tykkelse) | 10 stk. |
DPF-CAR-3.0 | Filterkassett | 1 stk. |
