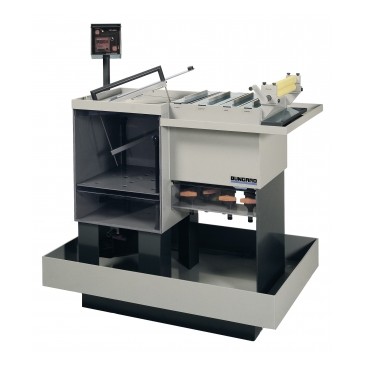

En profesjonell enhet som integrerer alle de viktige prosesskrittene for å etse et kretskort.
Spray-etsingskammer:
- Profesjonell spray-etsings teknologi
- 100 μm linjedefinisjon
- Etsehastighet med standard Fe-III-Cl: 35 μm Cu på 120s
- Maks kortstørrelse 210 x 300 mm
- Magnetisk pumpe
- Innebygd 1000 W varmeelement
- Termostatstyrt
- Beskyttet mot overoppheting
- Sikkerhetsbryter for lokk
- Digital timer med nedtelling, auto reset og lydsignal
- Spesiell skyggefri kretskortholder (i titan)
- Avrenningsposisjon for holder (se bilde)
Fire behandlingstanker (fra venstre til høyre):
- Statisk forskylling
- Statisk pluss ferskvann vannskylling (inkludert magnetisk ventil og fotbryter)
- Tank med filterkurv og pumpe for fjerning eller framkalling av resist
- Ekstratank, for eksempel for surtinn
- Alle tanker er dekket av lokk
- Alle bad kan tønnes gjennom ventiler som er tilgjengelige fra forsiden
- Kretskortet kan passere alle prosessteg uten å bytte PCB-holder
- Inkluderer anti-forurensnings-brett
