Metcal loddestasjon med Advanced™ loddehåndtak med integrert LED lys
Metcal loddestasjoner har vist veien med SmartHeat® teknologi i 35 år hvor SmartHeat føler den termiske lasten og leverer umiddelbart ved Power on Demand direkte til loddepunktet. Det innebygde, selvregulerende varmeelementet leverer riktig mengde effekt basert på loddepunktets behov og gir direkte tilbakemelding til operatør via LED lyset. Dette gir en rask, sikker og repeterbar prosess uten behov for kalibrering.

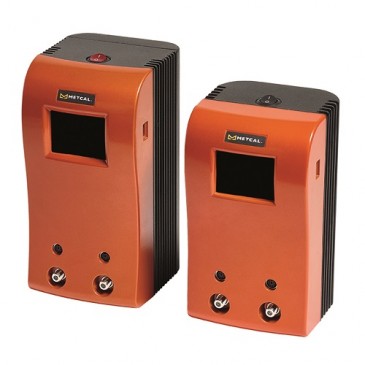

Den patenterte CV-500 Connection Validation er det neste store steget i utviklingen av prosesskontroll på håndlodding og gir et rimeligere alternativ til den større og kraftigere loddestasjonen CV-5200. CV er verdens første loddestasjon som er kapabel til å evaluere kvaliteten på loddepunktet ved kalkulering av det intermetalliske sjiktet og gir i real-time closed-loop tilbakemelding til operatøren via den integrerte LED-ringen på loddehåndtaket. Dette er et stort steg i retning maskinintelligens!
Det finnes også gratis PC-programvare som lar deg logge alle loddehendelser, hvilke spisser som har blitt brukt, osv.

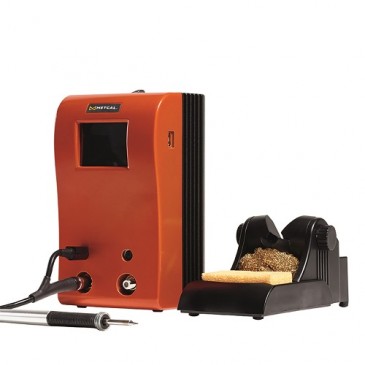

Metcal loddestasjon CV-510 leveres med:
- Metcal CV power supply og nettledning
- Metcal Advanced™ CV-H1-AV loddehåndtak*
- Metcal TipSaver™ MX-W1AV holder med sovefunksjon*
*kan også bestilles som reservedel
Spesifikasjoner:
- Utgangseffekt maksimalt 40W (induksjon)
- Utgang 2 single port
- Output frekvens 13.56 MHz

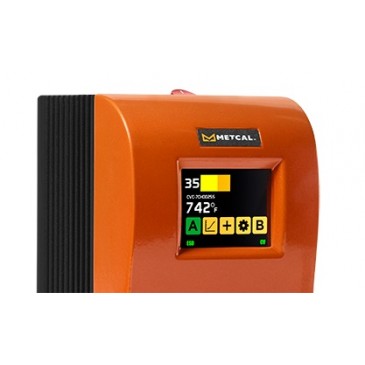

- 2.8" TFT farge LCD display, berøringsskjerm
- USB utgang for kommunikasjon og firmware oppgradering
- Spenning, spiss til jord <2mV
- Resistanse, spiss til jord <2Ω
- Temperaturstabilitet i tomgang ± 1.1 °C
- I henhold til IPC J-STD-001
- Kabel til loddehåndtak 183cm, ESD sikker
Loddespisser tilgjengelig:
- CVC - Connection Validation Cartridges
- SMC - Surface Mount Cartridges
Temperaturserier:
- 500-serien
- 600-serien
- 700-serien
- 800-serien
- 900-serien
Den helt nye CV‐500 serien gir en bedre produktivitet og prosesskontroll enn noen annen kjent loddestasjon og et godt eksempel på et produkt som hjelper bedrifter til å være klar for den neste industrielle revolusjonen Industry 4.0. Frem til i dag har industristandardene vært avhengig av visuell inspeksjon av loddepunktet. Nå har Metcal utviklet en bedre måte ved å introdusere CV-500 Connection Validation™ loddestasjonen og med dette hever Metcal listen med en teknologi som vil endre håndlodding for alltid.
