Metcal MX-5200 loddestasjon:
MX-5200 loddestasjoner kan leveres med mange forskjellige håndtak.
MX‐5200 serien gir den samme økte produktiviteten og prosesskontrollen som MX-5000 serien. Det nye med MX-5200 er at den gir spenning ut på begge utgangene samtidig, noe som gjør det mulig å bruke to loddehåndtak på samme power. Effekten på 80W distribueres mellom de to utgangene dynamisk avhengig av behovet på hver loddebolt.
MX-5200 er effektivt for loddeoperasjoner som inkluderer blyfri lodding, komponenter og kretskort med stor masse, temperaturfølsomme komponenter som krever lav loddetemperatur, høyvolum produksjon, touch-up og reparasjoner. For disse applikasjonene vil vi kunne tilby STTC og SMTC spisser i mange geometriske utforminger og temperaturer som passer for loddeoppgaven.
Ved hjelp av SmartHeat®prinsippet og en frekvens på 13.56MHz er loddespissen oppe i loddetemperatur i løpet av få sekunder. Det omsettes maks. 80W i loddespissen, men den er målt til maks. 92W ved en gunstig temperatur og utforming på spissen.
Metcal systemene tilfredsstiller ESD restriksjoner, tomgangstemperatur ±1.1 °C (IPC krever maks. ±5 °C), den har <2mV og <2Ω fra spissen til jordpotensiale samt at den slår seg av ved jordfeil for å beskytte operatør og elektronikk.
MX-5200 loddestasjoner kan leveres med mange forskjellige håndtak.
MX‐5200 serien gir den samme økte produktiviteten og prosesskontrollen som MX-5000 serien. Det nye med MX-5200 er at den gir spenning ut på begge utgangene samtidig, noe som gjør det mulig å bruke to loddehåndtak på samme power. Effekten på 80W distribueres mellom de to utgangene dynamisk avhengig av behovet på hver loddebolt.
MX-5200 er effektivt for loddeoperasjoner som inkluderer blyfri lodding, komponenter og kretskort med stor masse, temperaturfølsomme komponenter som krever lav loddetemperatur, høyvolum produksjon, touch-up og reparasjoner. For disse applikasjonene vil vi kunne tilby STTC og SMTC spisser i mange geometriske utforminger og temperaturer som passer for loddeoppgaven.
Ved hjelp av SmartHeat®prinsippet og en frekvens på 13.56MHz er loddespissen oppe i loddetemperatur i løpet av få sekunder. Det omsettes maks. 80W i loddespissen, men den er målt til maks. 92W ved en gunstig temperatur og utforming på spissen.
Metcal systemene tilfredsstiller ESD restriksjoner, tomgangstemperatur ±1.1 °C (IPC krever maks. ±5 °C), den har <2mV og <2Ω fra spissen til jordpotensiale samt at den slår seg av ved jordfeil for å beskytte operatør og elektronikk.
| Varenr.: | Innhold: | Spisser: |

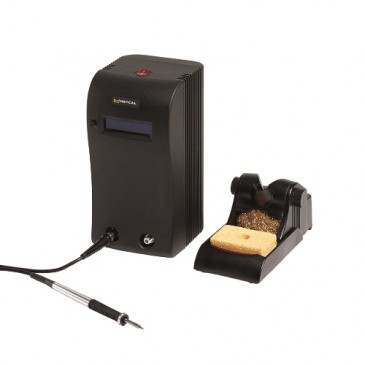

| ME-MX-5210 | MX-PS5200 strømforsyning, MX-H1-AV Advanced™ loddehåndtak, MX-W1AV TipSaver™ holder | STTC, SMTC |

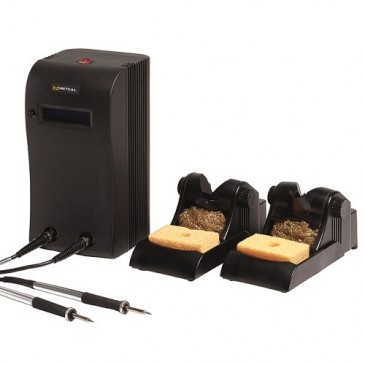

| ME-MX-5211 | MX-PS5200 strømforsyning, 2x MX-H1-AV Advanced™ loddehåndtak, 2x MX-W1AV TipSaver™ holdere | STTC, SMTC |

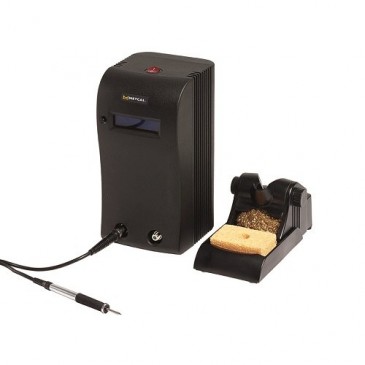

| ME-MX-5220 | MX-PS5200 strømforsyning, MX-H2-UF UltraFine loddehåndtak, MX-W1AV TipSaver™ holder | UFTC |

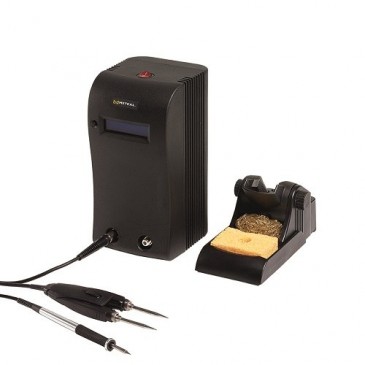

| ME-MX-5241 |
MX-PS5200 strømforsyning, MX-H1-AV Advanced™ loddehåndtak, MX-W1AV TipSaver™ holder, MX-PTZ pinsett, MX-W4PT holder |
STTC, SMTC, PTTC |

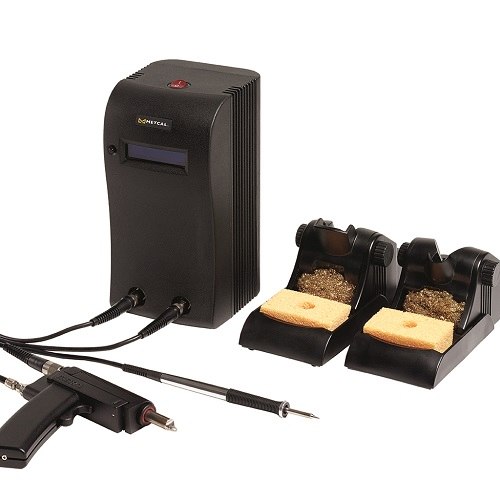

| ME-MX-5251 |
MX-PS5200 strømforsyning, MX-H1-AV Advanced™ loddehåndtak, MX-W1AV TipSaver™ holder, MX-DS1 tinnsuger (kobles til trykkluft), MX-W5DS holder |
STTC, SMTC, STDC |
| ME-MX-5260 | MX-PS5200 strømforsyning, MX-H6-HTD High-Thermal Demand loddehåndtak, MX-W1AV holder | HTC |

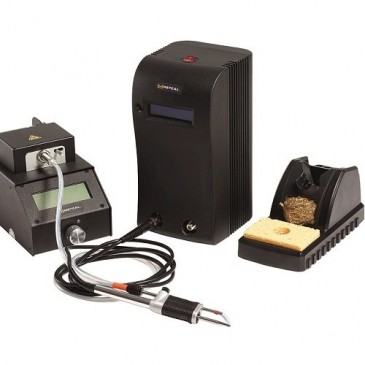

| ME-MX-5270 |
MX-PS5200 strømforsyning, MX-H7-SF loddehåndtak, WS1 Sleeper holder, fotpedal, USF-1000 loddetrådmater, USF-FTA-12 og USF-GTA-12 feeder tube assembly for loddetråd 0.25-0.74 mm. |
STTC, SMTC |

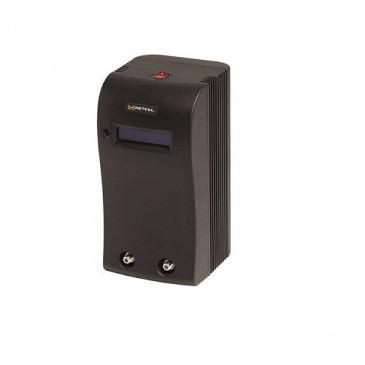

| ME-MX-PS5200 | MX-PS5200 strømforsyning alene uten noen håndtak (reservedel) |
