Printmagasinene brukes ved mating av PCB'er in-line, etter reflow, flytting av kretskort mellom arbeidsstasjoner og transport av kretskort. Når man håndterer forskjellige PCB størrelser så må printmagasinene justeres til PCB bredden ganske ofte.
Super Nikko-Rack'ene paralelljusteres ved hjelp av gir, stag og ledd (R&P). Disse printmagasinene har en automatisk og rask justering til forskjellige bredder (se video under) og er velegnet for de som har stort utvalg av forskjellige størrelser på printkort / paneler som trenger å justere printmagasinene ofte. Paralelljusteringen går automatisk og sørger for at avstanden øverst og nederst er like brede. Disse rack'ene har en justeringsslisse i bunnen som sørger for at man får en glippe mellom PCB pg rack slik at kretskortene ikke subber i kantene når man setter inn og tar ut. Ved å legge kretskortet/panelet i bunnen på rack'et så vil kretskortet løftes til en offestjustering via 4 ramper når man skyver veggen på racket inntil. Deretter er det bare å sette på låsene i hvert hjørne for å låse veggen. Printmagasinet er så klart til å brukes med riktig bredde i hele rack'et.
Nikko-Rack'ene med skruer må justeres manuelt og er velegnet for de som ikke trenger å breddejustere så ofte. Disse er følgelig rimeligere enn Super Nikko-Rack'ene og egner seg godt til volumproduksjon.
Nikko-Rack'ene finnes i flere størrelser (S, M og L) og temperaturer, se tabellen under for størrelse M. Priser på forespørsel.
Hele utvalget av Nikko printmagasiner med reservedeler og tilbehør finner du i katalogen under fanen "Produktinformasjon"
.
Alle Nikko-Rack'ene leveres flatpakket, men kan også leveres montert om ønskelig. Brukerveiledning for montering medfølger.
Dette er bestillingsvarer og minimumsantall ved bestilling må påberegnes.
Super Nikko-Rack'ene paralelljusteres ved hjelp av gir, stag og ledd (R&P). Disse printmagasinene har en automatisk og rask justering til forskjellige bredder (se video under) og er velegnet for de som har stort utvalg av forskjellige størrelser på printkort / paneler som trenger å justere printmagasinene ofte. Paralelljusteringen går automatisk og sørger for at avstanden øverst og nederst er like brede. Disse rack'ene har en justeringsslisse i bunnen som sørger for at man får en glippe mellom PCB pg rack slik at kretskortene ikke subber i kantene når man setter inn og tar ut. Ved å legge kretskortet/panelet i bunnen på rack'et så vil kretskortet løftes til en offestjustering via 4 ramper når man skyver veggen på racket inntil. Deretter er det bare å sette på låsene i hvert hjørne for å låse veggen. Printmagasinet er så klart til å brukes med riktig bredde i hele rack'et.
Nikko-Rack'ene med skruer må justeres manuelt og er velegnet for de som ikke trenger å breddejustere så ofte. Disse er følgelig rimeligere enn Super Nikko-Rack'ene og egner seg godt til volumproduksjon.
Nikko-Rack'ene finnes i flere størrelser (S, M og L) og temperaturer, se tabellen under for størrelse M. Priser på forespørsel.

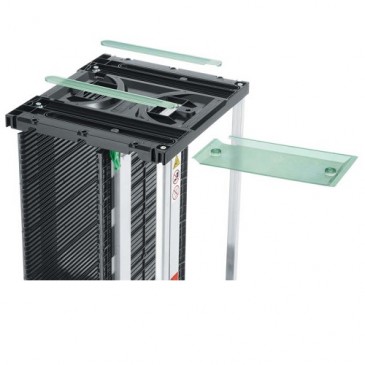

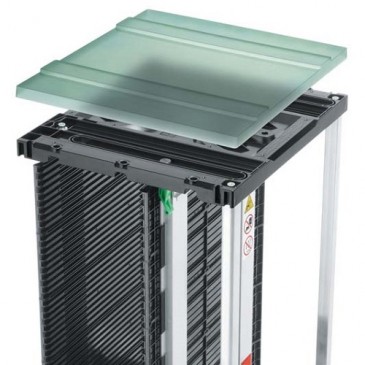

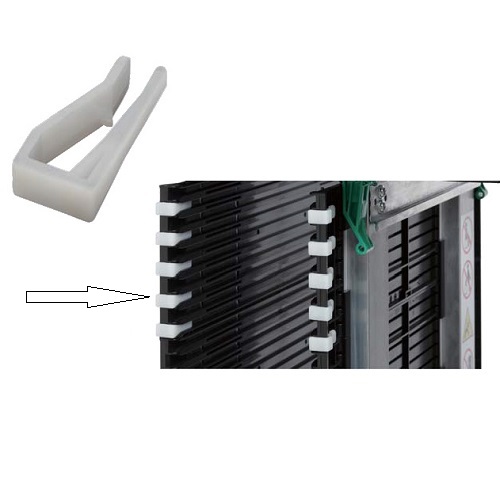

Hele utvalget av Nikko printmagasiner med reservedeler og tilbehør finner du i katalogen under fanen "Produktinformasjon"
.
| Varenummer | Produkt type / funksjon / materiale i topp og bunn |
Størrelse / breddejustering | Temperatur |
| NKAJ-0525N3-G | Nikko-Rack / skrue / plast | 355x320x563mm / 50-255mm | 60 °C |
| NKAJ-0525R3-G | Nikko-Rack / skrue / plast | 355x320x563mm / 50-255mm | 135 °C |
| NKAJ-0525SR3-G | Nikko-Rack / skrue / plast | 355x320x563mm / 50-255mm | 165 °C |
| N25 | Super Nikko-Rack / R&P / plast | 355x320x563mm / 50-255mm | 60 °C |
| R25 | Super Nikko-Rack / R&P / plast | 355x320x563mm / 50-255mm | 135 °C |
| SR25 | Super Nikko-Rack / R&P / plast | 355x320x563mm / 50-255mm | 165 °C |

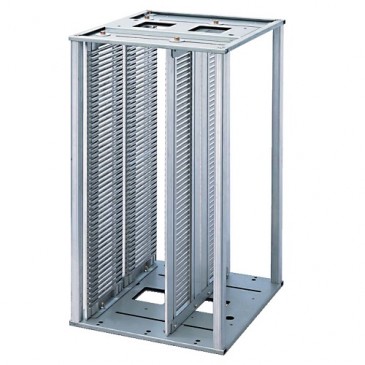

| NKAJ-0525N-G | Super Nikko-Rack / R&P / metall | 355x320x563mm / 50-250mm | 60 °C |
| NKAJ-0525R-G | Super Nikko-Rack / R&P / metall | 355x320x563mm / 50-250 mm | 135 °C |
| NKAJ-0525SR-G | Super Nikko-Rack / R&P / metall | 355x320x563mm / 50-250 mm | 165 °C |
Alle Nikko-Rack'ene leveres flatpakket, men kan også leveres montert om ønskelig. Brukerveiledning for montering medfølger.
Dette er bestillingsvarer og minimumsantall ved bestilling må påberegnes.
